Kabelschränke in Elektroanlagenbau

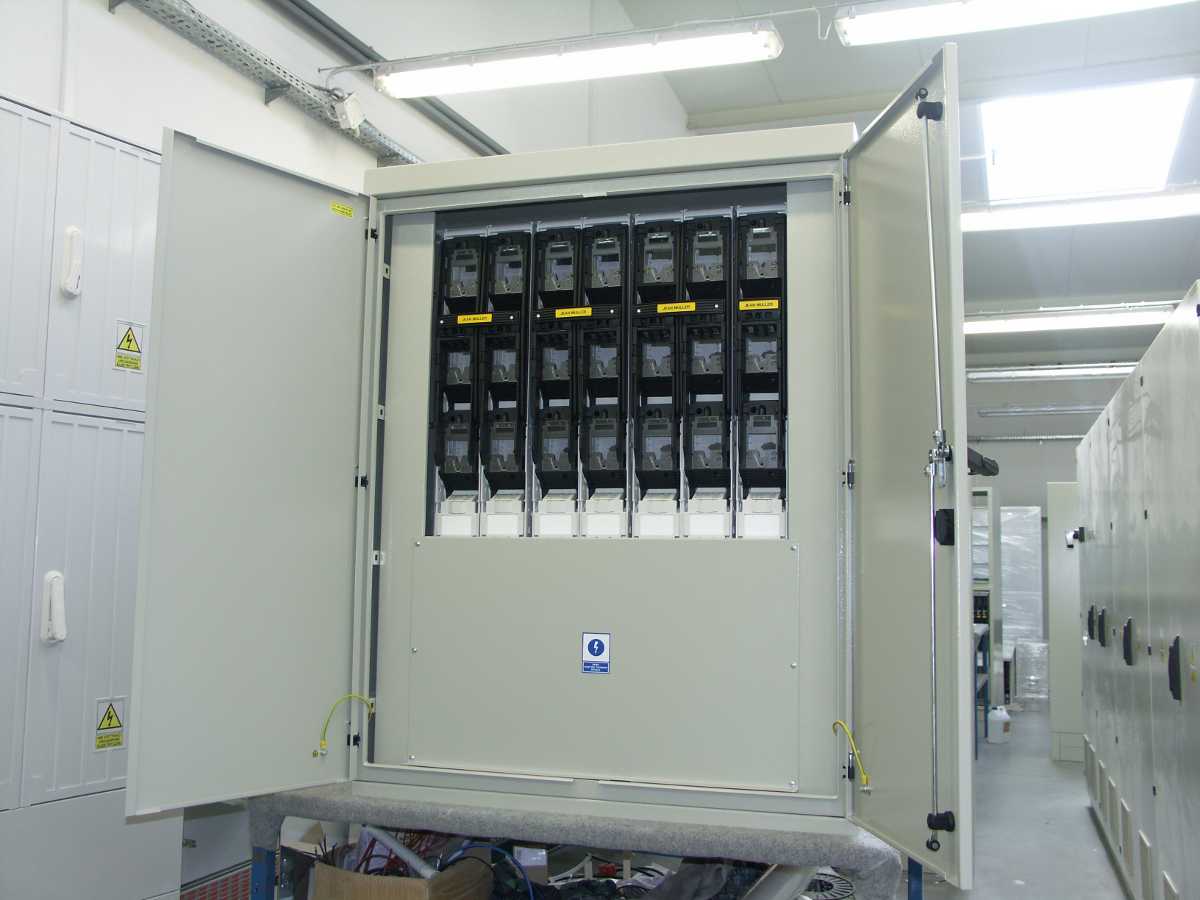

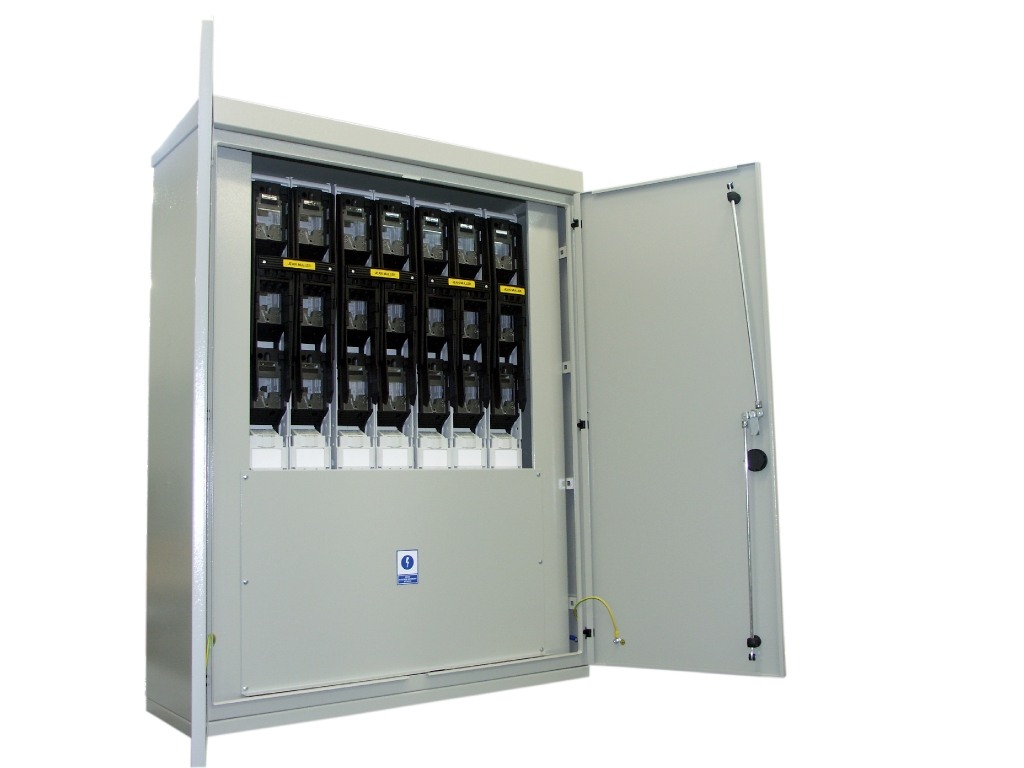

Verbindungsgehäuse und Verteilerschaltschränke in Kabelschaltschrank-Technik.
Beschreibung
Die Kabelschränke sind zum Einsatz im Innen- und Außenbereich bestimmt, aus Aluminium-, Stahl-, Edelstahl- und Kunststoff.
Die unterschiedliche Ausstattung erlaubt Überwachung, Kontroll- und Messfunktionen, Einbau Fehlerstrom- und Schutzschaltern mit Überstromschutz, so wie der Schrankbeheizung und Belüftung.
Die Sicherheit wird durch gut zugängliche Sicherungen gewährleistet, die auch für Nottrennung der Stromkreise verwendbar sind.
Eine breite Schutzklasse von IP – 54 bis IP – 66 ist realisierbar, so wie auch Bauart und Dimensionen der Schränke nach Anforderungen.
Pulverfarbe-Beschichtung mit sehr breite Farbpalette Typ RAL (am meistens RAL 7035) und Ultraschallbad-Phosphorylierung verbessern zusätzlich der Korrosionsschutz.

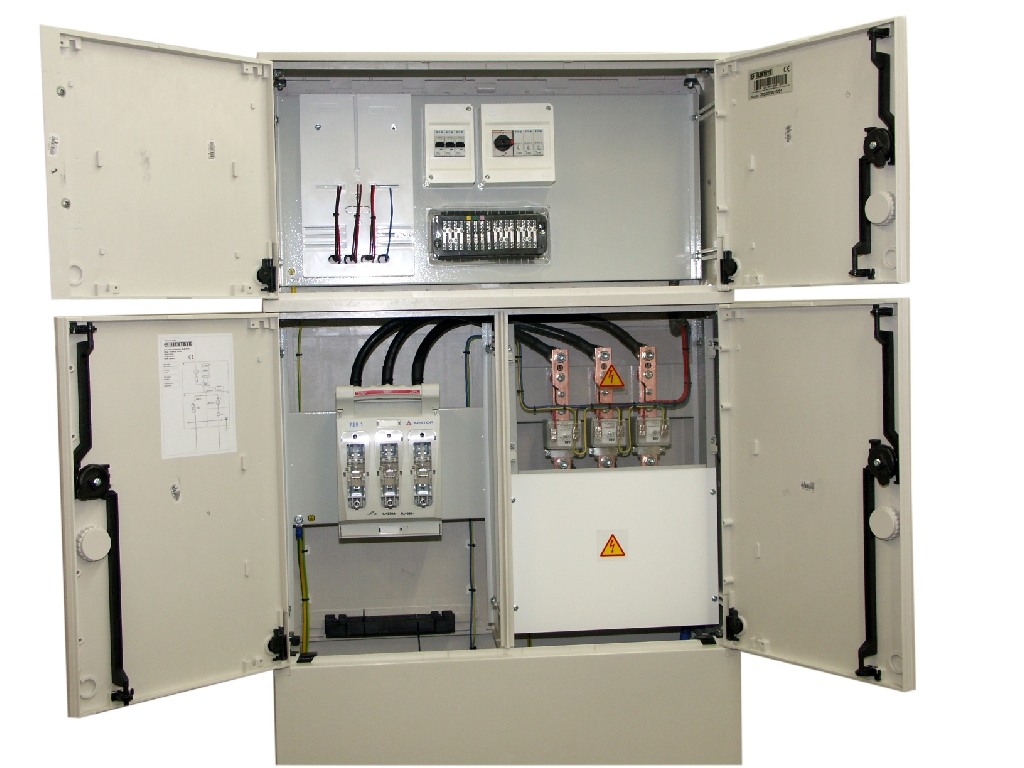

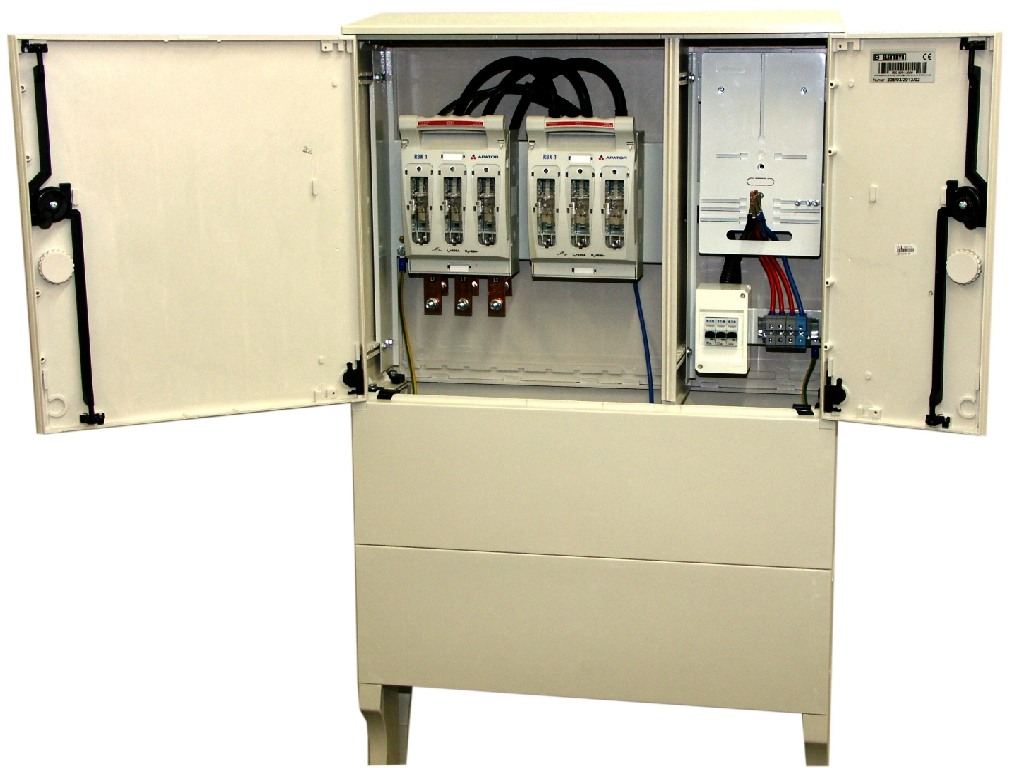

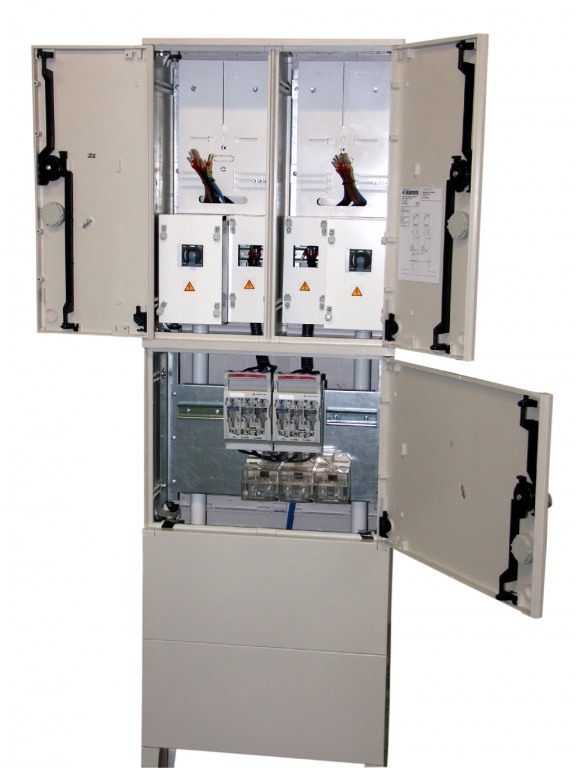

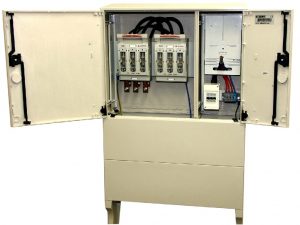

Kabelschaltschrank mit Zähler als Hauptanschluss.
Ausführung
Stromanschluss, Aufputz und Unterputz mit Zähler-Vorrichtung in Schutzklasse II.
Kabelverbindungen und Kabelmessverbindungen befinden sich in Duroplast-Gehäusen thermisch gehärtet, Aufputz oder Unterputz Versionen, Schutznorm IP-44 bis IP-65.
Verbindungen der Firmen APATOR, JEAN MUELLER, MOELLER.
In unterem Teil befinden sich Phase,- Null,- Erdungsschienen aus Aluminium oder Kupfer.
Ausstattung
– Gehäuse thermisch gehärtet IP-44
– Fundament oder Kabeltasche

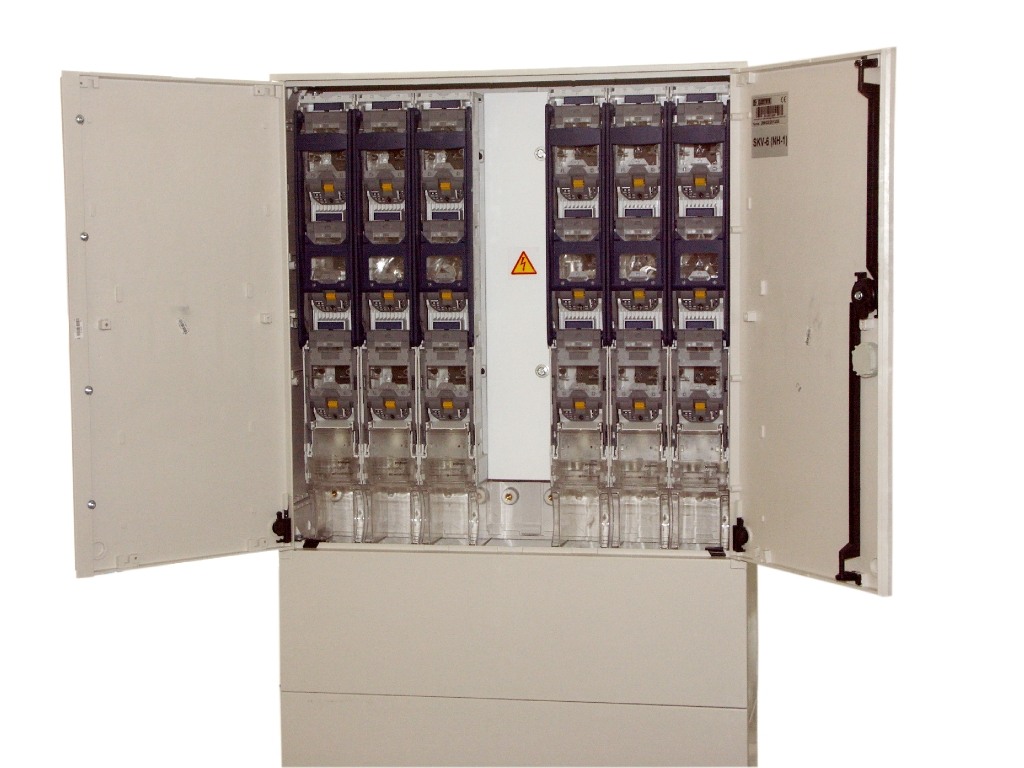

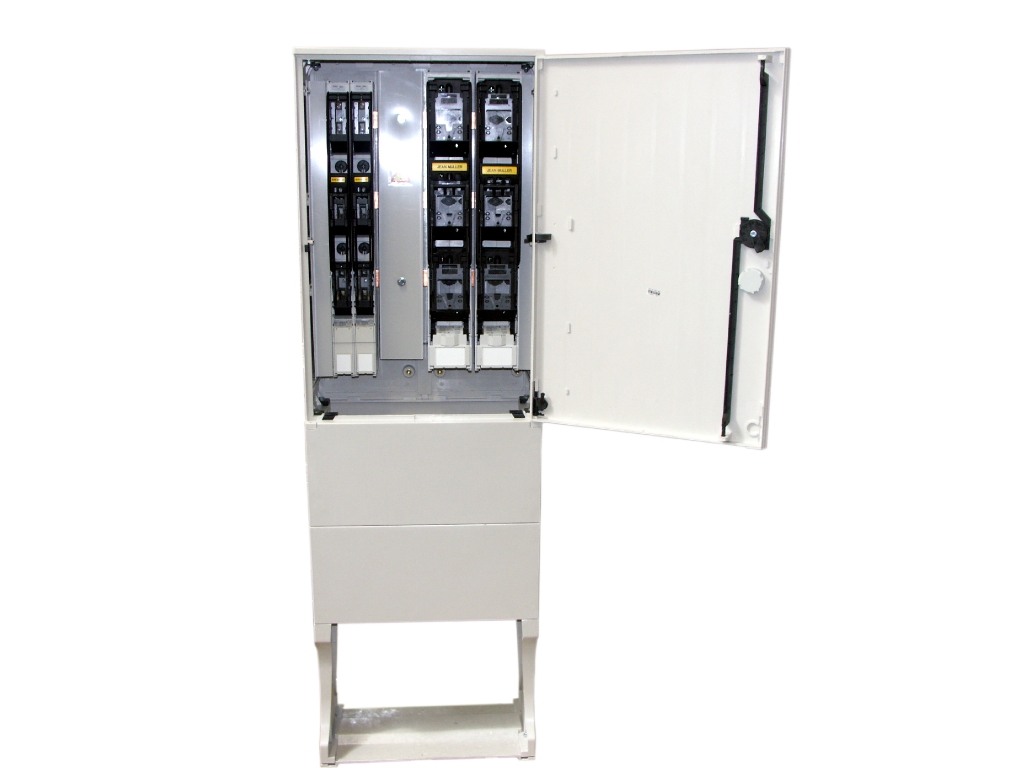

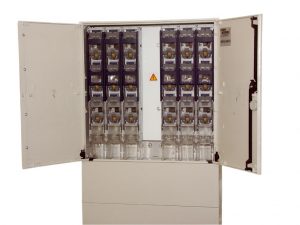

– Sicherungslasttrennschalter 250 A, 400 A, 630 A
– Sicherungslast-Schaltleisten 250 A, 400 A, 630 A
– Kastenschaltsicherungen 160 A, 250 A, 400 A, 630 A
– Sicherungslastschalt-Leisten 160A, 250A, 400A, 630A, 1250A, 1600A
Technische Angaben
– Nominalspannung für Isolation 660V
– Nominalbetriebsspannung 230V/400V/50 Hz
– Nominalstrom bis zu 1600A
– Überspannung bis 6 KV
– Schutznorm IP-44 bis IP-65, Schutzklasse II
– Schlagfestigkeit IK-10,
– Brennbarkeit FH2-25
Konformität
DIN EN 61439 und CE
