BLINDLEISTUNG KOMPENSATIONSANLAGEN

Anlagen für Blindleistungskompensation

Anlagen für die Kompensation der Blindleistung.

Blindleistung ist eine unerwünschte Leistung die keine nützliche Arbeit verrichtet, belastet aber die Stromnetze, Transformatoren und Generatoren mit einem Blindstrom. Dieser pendelt ununterbrochen zwischen dem Erzeuger und Verbraucher und trägt dazu bei, dass Leistungs-Kapazitäten der Stromversorgungsnetze gemindert werden und können weniger nützlicher Wirkleistung zur Verfügung stellen. Zusätzlicher Nebeneffekt ist, dass die stromführenden Leitungen  erhitzen sich, zunehmend – je mehr Blindstrom sie führen – müssen und dadurch entstehen Leistungsverluste in Form von Wärme. Bei größeren LED-Beleuchtungen entsteht kapazitive Blindleistung, die mit Drosseln kompensiert werden kann. In Betrieben die eine Vielzahl- oder Großmotoren betreibt, entsteht eine induktive Blindleistung, die mit Kondensatoren kompensiert werden kann. Die Stromversorgungs-Unternehmen belohnen diese Blindleistung die durch Phasenverschiebung entsteht, die über tgφ >0,4 liegt, mit einer höheren Stromrechnung. Um dieses zu vermeiden, sollte jede Firma eine Blindleistung Kompensationsanlage – angepasst an ihre Bedürfnisse – installieren. Die Investition rentiert sich am meistens innerhalb eines Jahres.

Kompensationsanlagen mit Mikroprozessor-Steuerung für Nieder- und Mittelspannung, Beispiele

Beschreibung
Blindleistung Kompensationsanlagen mit Mikroprozessor-Steuerung für Nieder- und Mittelspannung,
Schrank aus Kunststoff, Aluminium oder Edelstahl.
Schutznorm von IP-34 bis IP-65.

Aufbau
Jede Sektion besteht aus:
– Steuerausgang im Regler
– entsprechenden Sicherungen
– Lastschützen
– Einzel- oder mehreren parallel verbundenen Kondensatoren
– Display- oder Touch Panel und Kontrollleuchten
Im Falle Hochfrequenzstörungen, bieten wir auch entsprechende Drosseln, um diese auszufiltern.

  Technische Angaben
Kondensatoren:  ICAR, ZEZ SILKO, NOKIAN CAPACITORS
Regler:  FCR(06, 12) BMR, DCRE, DCRK
Umgebungstemperatur -25°C bis 40°C
Schutznorm IP-34 bis IP-65

Konformität
CE konform.

Jede individuelle Beratung und individueller Wunsch kann erfüllt werden.

FOTOS-BEISPIELE

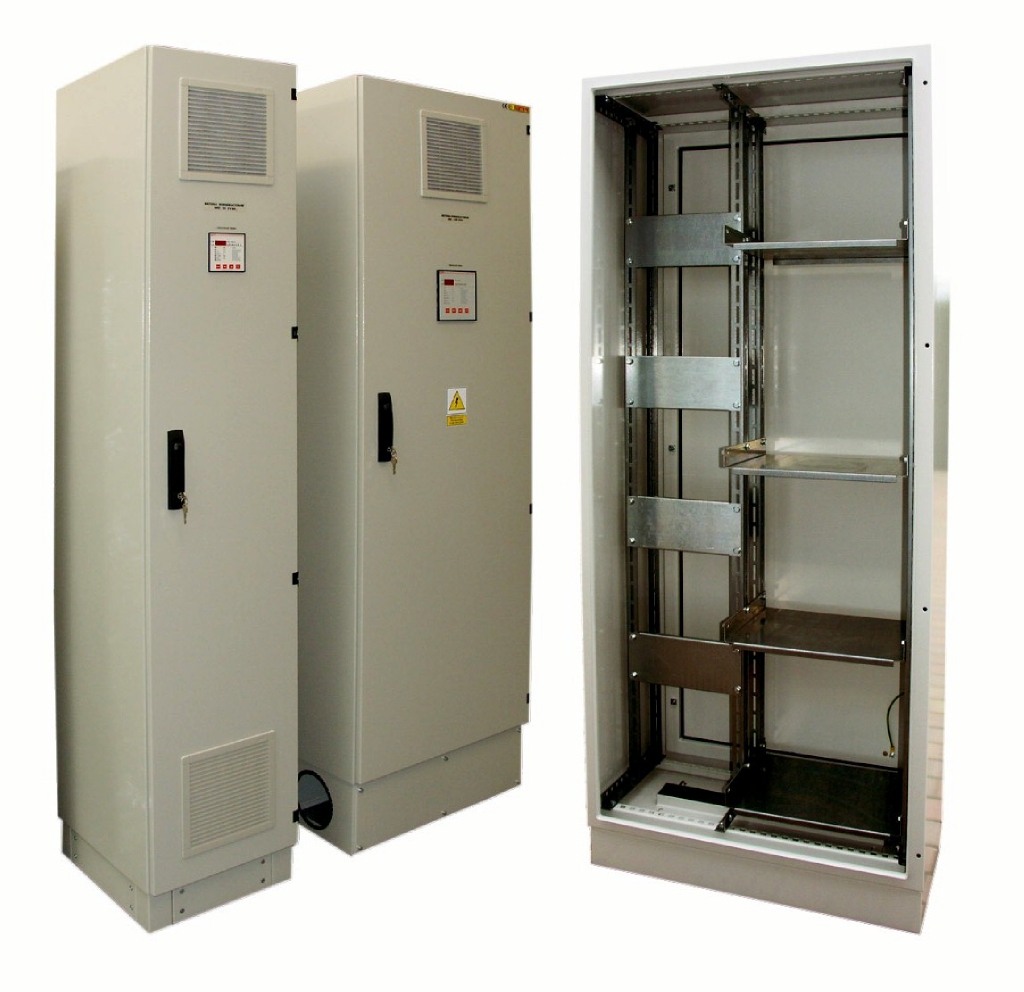

Anlage für Kompensation der Blindleistung

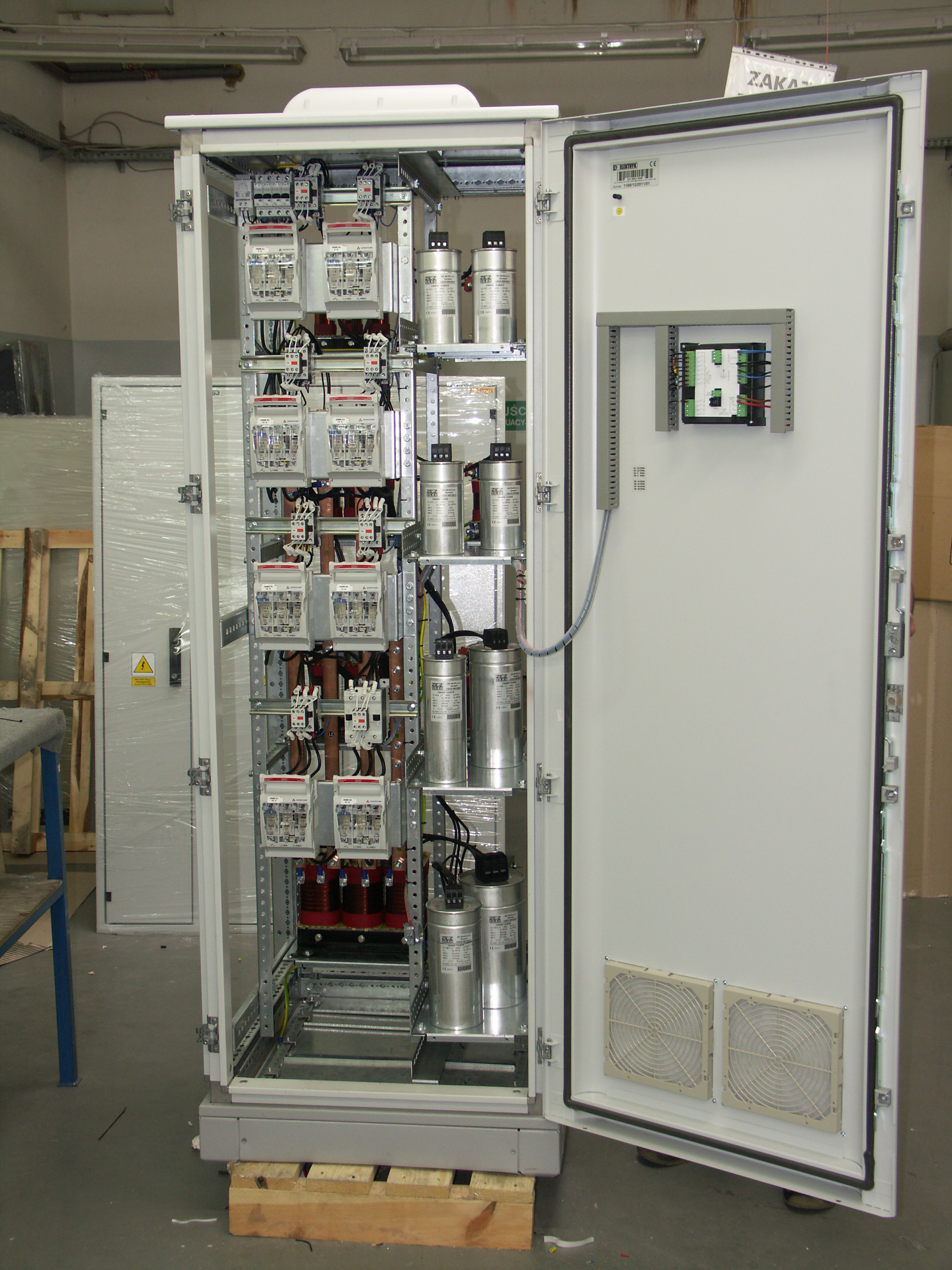

Kompensationsanlage mit Blindleistungsregler

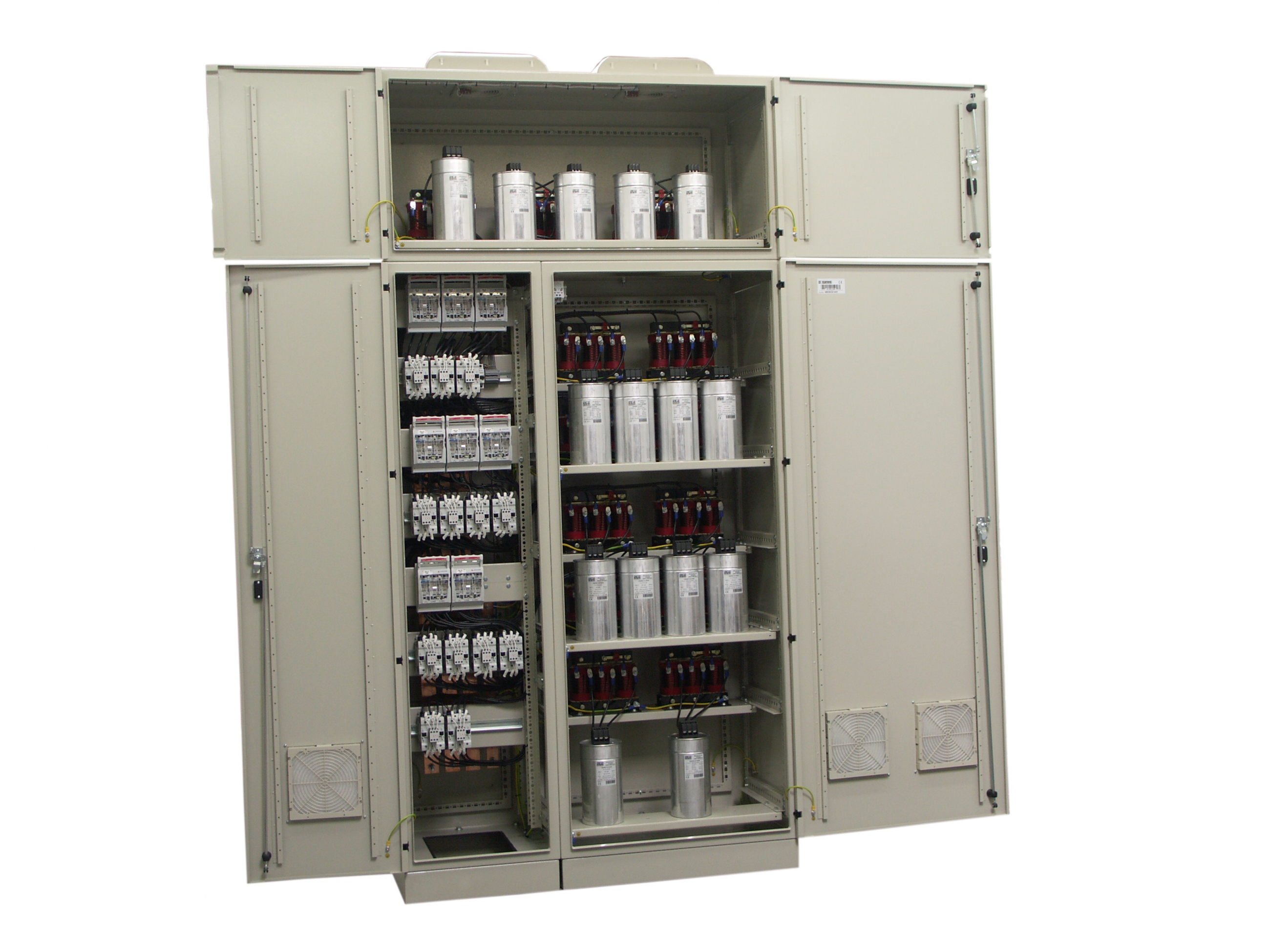

Anlage für Kompensation des Blindstromes

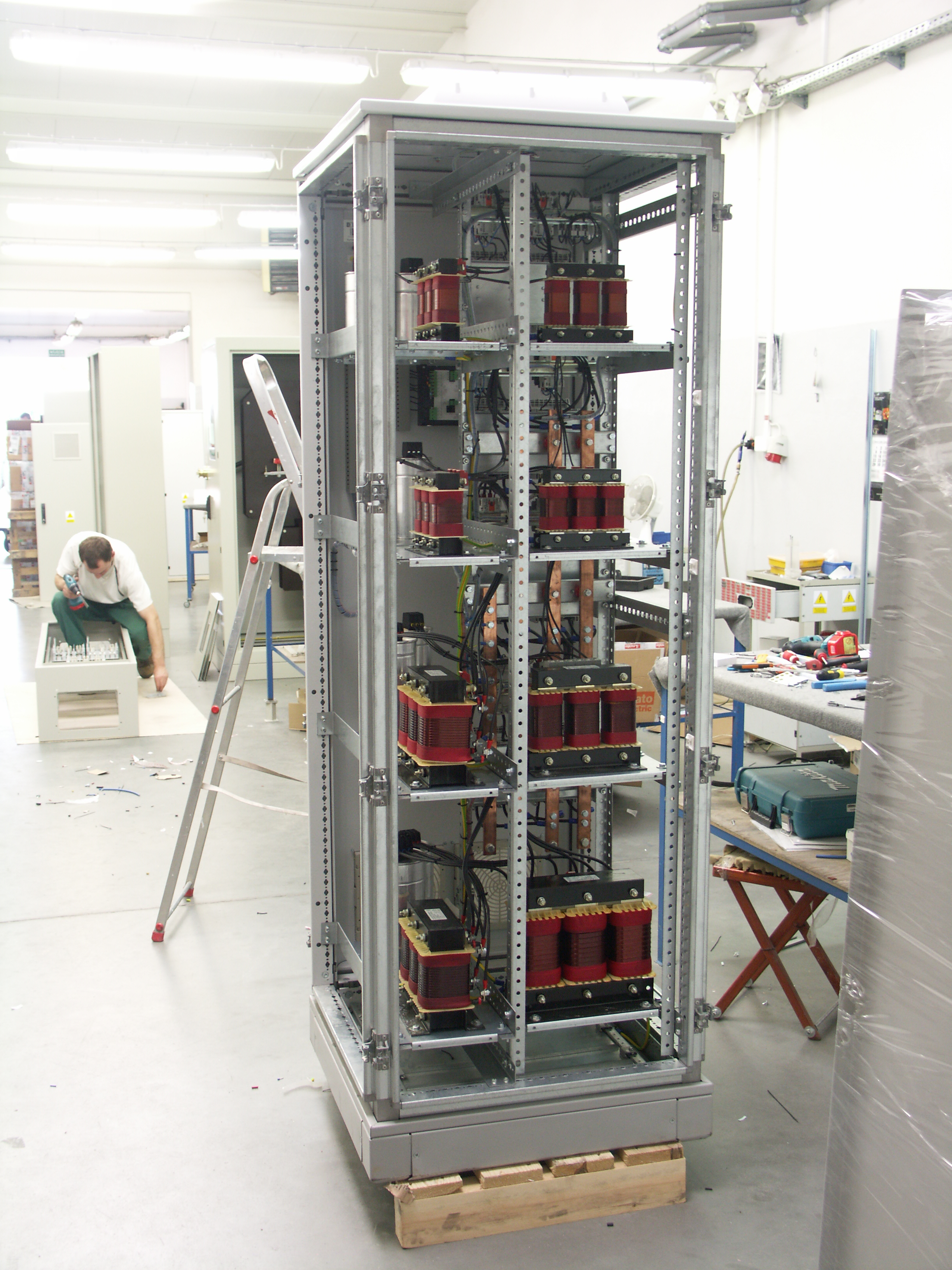

Drossel-Anlage als Filter für harmonische Oberschwingungen

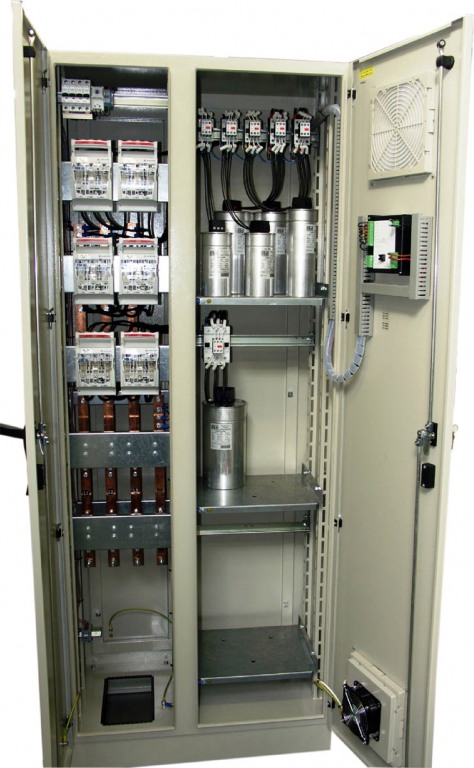

Kondensatoren für Kompensation der Blindleistung

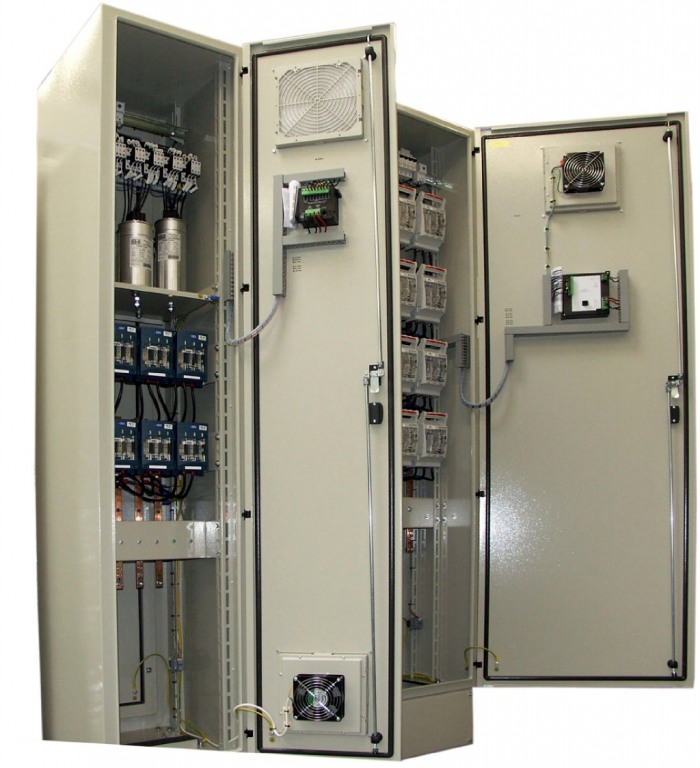

Blindleistung und Blindstrom Kompensationsanlage
